止回閥圖例(止回閥標準符號圖例)
發布時間：2021-05-28 來源：福建閥門 編輯：標光閥門

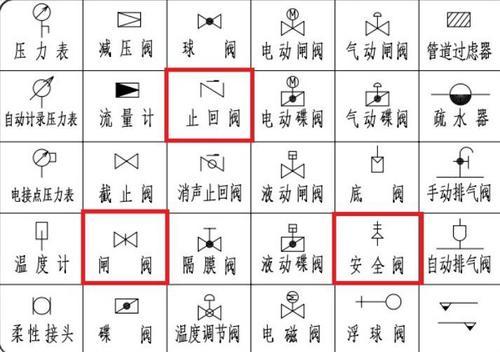

止回閥符號：
向左轉|向右轉；消聲止回閥符號：向左轉|向右轉。閥門圖形符號是對閥門簡單的圖形標注，一般用于制圖等領域。閥門圖形符號包含了球閥、蝶閥、止回閥等多種常用閥門的符號信息。
止回閥圖例符號：
止回閥的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
止回閥標準：
止回閥符號圖：
向左轉|向右轉；消聲止回閥符號：向左轉|向右轉。閥門圖形符號是對閥門簡單的圖形標注，一般用于制圖等領域。閥門圖形符號包含了球閥、蝶閥、止回閥等多種常用閥門的符號信息。
止回閥圖例符號：
止回閥的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
止回閥標準：
|
類型
|
設計與制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗-檢驗
|
|
GB12236
|
GB12221
|
GB9113
JB79
|
GB9131
|
GB/T13927
JB/9092
|
|
|
GB12235
|
壓力試驗：
|
公稱壓力（Mpa）
|
1.6
|
2.5
|
4
|
6.4
|
10
|
16
|
|
強度試驗（Mpa）
|
2.4
|
3.8
|
6
|
9.6
|
15
|
24
|
|
水密封試驗（Mpa）
|
1.8
|
2.8
|
4.4
|
7
|
11
|
18
|
|
氣密封試驗（Mpa）
|
0.5-0.7
|
|||||
止回閥符號圖：
