不銹鋼蝶閥工作原理和特點

不銹鋼蝶閥是一種用來控制管道介質的流通、截止和調節介質流通的管道設備。結構形式以三偏心金屬密封為主，適合在管道口徑較大，管道中溫度不能太高，壓力中等，介質沖刷磨損強度較輕的管道中使用。

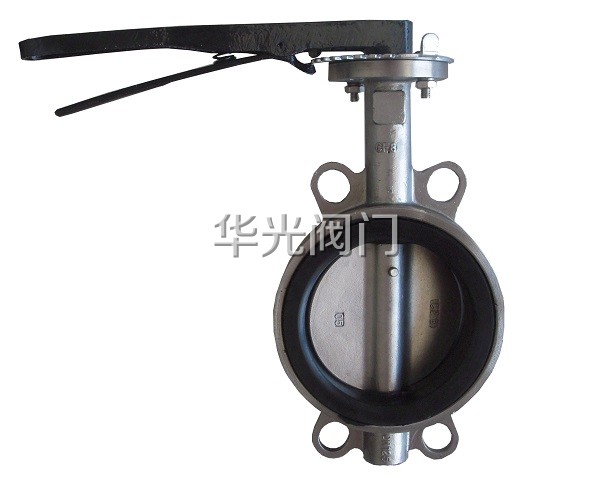

不銹鋼蝶閥結構示意圖：

不銹鋼蝶閥原理：

不銹鋼蝶閥也稱作不銹鋼翻板閥門，和正常蝶閥一樣，都把圓形的蝶閥當作開啟關閉閥門的部件，閥體內設計有中軸桿，圓形的蝶閥會繞著這根軸桿作自轉運動，這個轉動的角度范圍在0-90°之間，通過蝶閥的轉動，可以完成閥門的開啟和關閉，也能對管道介質進行調節。此外，根據需要還能在閥門中設計裝備蝸輪緩速器，蝸輪減速機可以提高不銹鋼蝶閥啟閉的穩定性，使蝶板能夠在半開閉的狀態下穩定停止，對管道介質流量進行精準的調控。

因?yàn)榈灞容^厚，如果安裝在小口徑管道中會有較高的阻流系數，所以不銹鋼蝶閥正常在200mm的管道中安裝使用。

不銹鋼蝶閥特點：

1、驅動方式簡單，其實需要的驅動力小，省力，開啟和關閉閥門速度快。有氣動、液動、電動和手動等驅動方式，操作方便。

2、采用優質不銹鋼鑄造，并精細設計，閥門組合巧妙，重量輕，方便安裝。

3、采用科學的三密封設計，即使在壓力很低的情況下依舊能進行完美密封。

4、閥體長度短，介質在管道中殘留量少，可以運輸多種介質。

5、蝸輪減速器可以為蝶板進行鎖定，蝶板可以在半開閉狀態下固定，半開閉的角度也能調節，對介質的調控能力優秀。
