電動蝶閥工作原理,電動蝶閥控制原理圖

電動蝶閥是應用在自動控制系統中的一種調節閥裝置。該閥的控制原理是可以根據電源的信號來起到對閥門的關閉進行主導和控制。電動蝶閥作用有許多，是一種集止回閥、控制閥和切斷閥為一體的多功能閥門。另外通常還配有手動的控制設置，可以在出現電源不暢時，通過手動的形式進行應急處理，保證正常工作。這種電動閥門目前在很多地方都有用到，比如在食品加工，石油加工等企業中。

電動蝶閥的工作原理：

電動蝶閥原理是靠電力提供動力來實現閥門開通或關閉的作用。當電源接通的時候，輸入電壓是220V，電源能自己進行開關量調節，有內置伺服模塊，輸入控制信號和單向電源就可以控制整個系統的運轉。

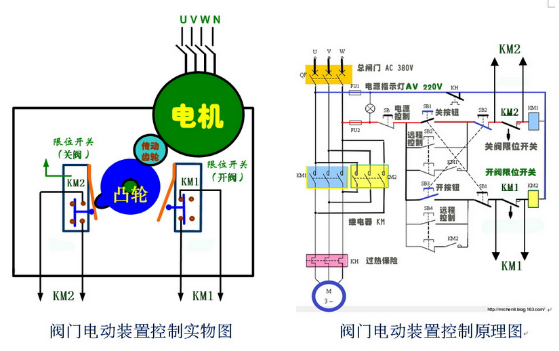

閥門電動裝置控制實物圖和控制原理圖：

電動蝶閥結構特點：

1、結構方面的設計是比較有特色的，并且質量輕，節約資源。

2、在開啟關閉的過程中所需要的操力矩很小，使用起來簡單方便。整過開啟關閉過程非?？?，省時間。

3、對安裝位置沒有什么要求，檢查和維修也方便。

4、在密封方面，看使用領域的要求，因?yàn)殡妱?dòng)蝶閥的密封圈是可以替換的，密封性能可以提高到零泄漏。

 5、密封圈的是采用特殊材料，有很強的抗腐蝕性，且使用年限長，不易老化。

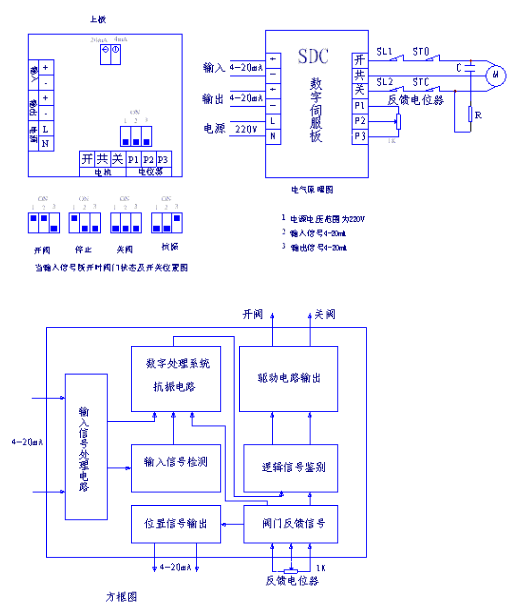

電動蝶閥結構和功能圖

福建華光閥門廠主要生產的電動蝶閥型號有D971X電動對夾蝶閥、D943X電動軟密封偏心蝶閥、D943H電動硬密封偏心蝶閥、D941X電動軟密封中線蝶閥，這類蝶閥在結構方面設計得比較新穎，使用起來方便，并且不用太大的力就能開啟，啟動和關閉的時間短。通常在溫度不高于150度的領域使用，對弱腐蝕和潔凈度都有一定的要求，如果是在高溫高壓的情況下，是要選擇三偏心硬密封閥體。
