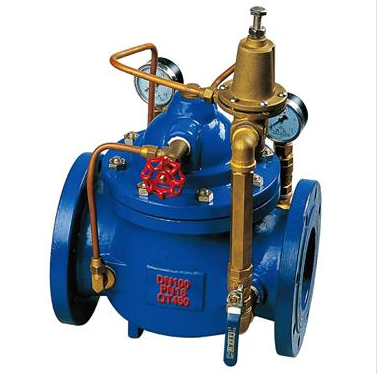

900X緊急關閉閥是由主閥、針閥、導閥、壓力表以及接管等其他管件組成,是一種用于消防用水與生活用水并聯的供水系統中,用來調配供水方向的閥門。當火災發生時,消防急需大量用水,立即切斷生活用水,確保足夠的消防用水;當消防停止用水壓力減小時,閥門自動打開,呈常開狀態,恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網,大大地節約了建設成本和用水量。
900X緊急關閉閥的工作原理:
當主閥進出口壓力低于導閥設定的壓力時,導閥此時處于開通狀態,主閥上蓋腔內壓力與主閥出口壓力相等,進口與出口存在壓差,水流經閥口由出口流出。當消防泵啟動,或變頻泵壓力升高,超過導閥設定壓力時,由主閥進口通向?qū)чy控制管壓力升高,作用在彈簧上的壓力增大,向下壓緊,帶動閥芯下移,使導閥關閉,此時主閥進口壓力通過節流閥不斷補充到主閥閥蓋上腔,因閥瓣受到向下的壓力大于向上的推力,主閥關閉。
進口壓力小于設定壓力該閥一直處于開啟狀態,進口壓力大于設定壓力,該閥處于關閉狀態。
900X緊急關閉閥的特點:
閥門控制靈敏度高,安全可靠,調試簡便,使用壽命長。
900X緊急關閉閥的用途:
900X緊急關閉閥主要用于消防系統與生活水系統的聯絡,當高壓消防系統啟動時,可自動切斷生活水系統的供水,保證消防用水,比傳統的單一供水更能節約成本。
【900X-10/16Q緊急關閉閥主要零件材料】
零件名稱
|
零件材料
|
閥體 閥蓋
|
QT450
|
閥座 閥盤
|
銅合金
|
密封圈 O型圈
|
丁腈橡膠
|
閥桿
|
2Cr13
|
彈簧
|
50CrVA
|
針型閥
|
銅合金
|
球閥
|
銅合金
|
浮球閥
|
銅合金
|
微型過濾器
|
不銹鋼
|
【900X-10/16Q緊急關閉閥性能參數】
公稱壓(Mpa)
|
殼體試驗壓力(Mpa)
|
密封試驗壓力(Mpa)
|
適用介質
|
介質溫度(℃)
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
1.6
|
2.4
|
1.76
|
||
2.5
|
3.75
|
2.75
|
【900X-10/16Q緊急關閉閥外形和連接尺寸】
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
L
|
150
|
160
|
180
|
200
|
203
|
216
|
241
|
292
|
330
|
356
|
457
|
533
|
610
|
686
|
762
|
864
|
H1
|
247
|
247
|
247
|
278
|
278
|
298
|
313
|
350
|
365
|
420
|
450
|
470
|
490
|
526
|
576
|
570
|
H
|
342
|
342
|
342
|
395
|
395
|
405
|
430
|
510
|
560
|
585
|
675
|
730
|
760
|
840
|
910
|
910
|

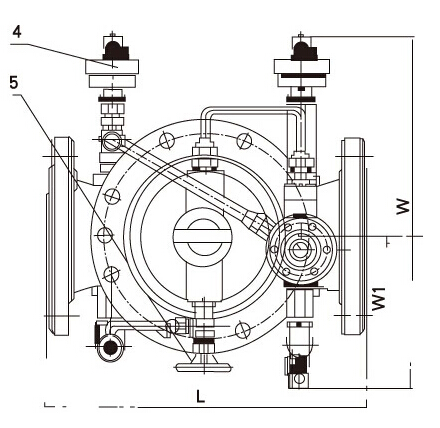

【900X-10/16Q緊急關閉閥結構圖片】
