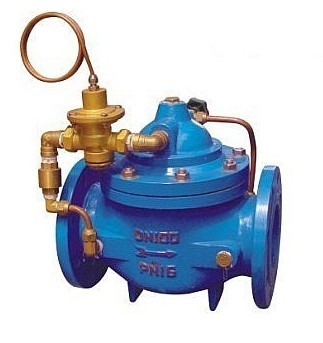

限流止回閥主要用于多泵并聯采用改變臺數的方式進行流量調節的系統中,安裝在水泵的出口,起限制水泵流量,穩定揚程。使水泵在高效區內工作,防止低揚程大流量水泵過載燒壞電機。
限流止回閥的性能與特點:
限流止回閥支持水泵工作點在高效區內工作,限制水泵大流量,低效率時運行,同時微阻緩閉止回停泵時,關閉無水錘現象;還可以防止水泵過載超額定電流燒壞電機;有無級調節揚程功能;限制揚程可調范圍0.1-0.6MPa,壓力設定在0.1MPa;可調介質溫度在0-150℃之間。
限流止回閥的安裝與使用方法:
限流止回閥介質流動方向應與閥體箭頭方向一致,可以外接導壓管裝置出廠前均通過壓力試驗,安裝時嚴禁損傷導壓裝置;閥上的1/2管接頭應安裝在水泵入口處;可水平安裝也可以垂直安裝;限流止回閥的需求揚程大于0.1MPa時,先逆時針把四通開大,然后再順時針逐漸關閉調壓閥,關閉過程中出口壓力會逐漸增大,直至出口壓力為需要揚程時,即完成初調節,反復啟閉水泵2-3次,每次運行3-5分鐘,出口壓力不變即完成調試工作;視水質情況應經常檢查出口壓力值,當出口壓力小于設定值時,應開啟過濾器排除污物。
限流止回閥的功能及主要作用原理:
1、限流功能
該閥安裝于水泵出口,在單泵啟動和非全數設計工作泵工作時,對工作泵起限制流量作用,使泵在較高效率狀態下工作;防止電動機在水泵低揚程、大流量、低效率時。發生過載現象;防止超額定電流燒電機現象的發生,同時起到一定的節能效果。
其限流原理為:依據水泵的設計工況點揚程,導閥自動檢測并控制水泵的實際工作揚程。以限制水泵的工作流量,限制電機的負載。
該閥設定一個控制工作揚程,當水泵工作揚程低于控制揚程時閥門做關閥動作,使實際工作揚程加大;當水泵工作揚程大于設定揚程時閥門全開,閥門阻力極小。
控制揚程的設定可以按電機額定電流設定,也可以按高效率工況設定,該閥門工作揚程設定值可調。一般出廠設定值為設計工況揚程。
2、止回功能
該閥的止回功能完全等同于微阻緩閉止回閥,且無關閉噪聲,零回流。

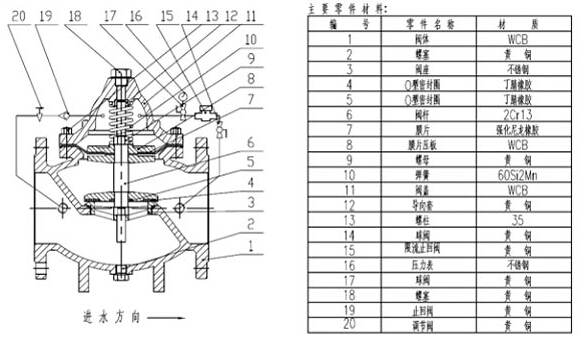

限流止回閥零件材料
零件名稱 |
材質 |
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼、球墨鑄鐵 |
閥桿 |
鉻不銹鋼 |
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
O形圈 |
丁腈橡膠 |
公稱通徑 |
尺 寸 |
|||||
DN(am) |
L |
A1 |
A |
H1 |
H |
F |
20 |
150 |
200 |
282 |
106 |
172 |
116 |
25 |
160 |
200 |
282 |
106 |
172 |
116 |
32 |
180 |
200 |
282 |
106 |
172 |
116 |
40 |
200 |
210 |
320 |
137 |
225 |
168 |
50 |
203 |
210 |
320 |
137 |
225 |
168 |
65 |
216 |
215 |
330 |
145 |
270 |
180 |
80 |
241 |
220 |
330 |
178 |
289 |
210 |
100 |
270 |
230 |
410 |
232 |
375 |
284 |
125 |
292 |
245 |
420 |
286 |
420 |
310 |
150 |
330 |
260 |
420 |
318 |
450 |
370 |
200 |
400 |
280 |
430 |
413 |
722 |
463 |
250 |
480 |
300 |
450 |
502 |
769 |
525 |
300 |
550 |
320 |
460 |
600 |
906 |
625 |
350 |
622 |
340 |
470 |
638 |
1480 |
705 |
400 |
685 |
360 |
480 |
677 |
1027 |
778 |
450 |
750 |
360 |
480 |
677 |
1027 |
778 |
500 |
811 |
410 |
780 |
750 |
1110 |
690 |
600 |
935 |
456 |
888 |
850 |
1286 |
785 |
