【D71X-10手動蝶閥介紹】
D71X-10手動蝶閥主要用于截?cái)嚅y使用;適用于供排水,發電,石油,煤氣(天然氣),化工,冶煉,食品(飲料),醫藥,造紙,船舶,環保等工程系統中輸送各種腐蝕性,非腐蝕性流體介質的管路和容器上,用于調節和截?cái)嘟橘|(zhì)的流動。
【D71X-10手動蝶閥特點】
1、小型輕便,容易拆裝及維修,并可有任意位置安裝。
2、結構簡單,緊湊,90°回轉啟閉迅速。
3、操作扭矩小,省力輕巧。
4、流量特性趨于直線,調節性能好。
5、啟閉試驗次數多達數萬次,壽命長。
6、達到完全密封,氣體試驗泄漏為零。
7、選擇不同零部件材質,可適用多種介質。
【D71X-10手動蝶閥零件材料】
型號 |
閥體 |
蝶板 |
閥桿 |
閥座密封圈 |
D71X-10 |
QT450,HT200 |
QT450,304 |
2Cr13 |
丁腈橡膠 |
D71-16 |
【D71X-10手動蝶閥性能參數】
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
||||
D71-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
D71-16 |
1.6 |
2.4 |
1.76 |
【D71X-10手動蝶閥外形尺寸】
公稱通徑DN(mm) |
尺寸 |
|||
L |
L1 |
H |
H1 |
|
50 |
43 |
220 |
155 |
225 |
65 |
46 |
220 |
160 |
240 |
80 |
46 |
255 |
175 |
270 |
100 |
52 |
255 |
195 |
300 |
125 |
56 |
255 |
205 |
325 |
150 |
56 |
300 |
215 |
355 |

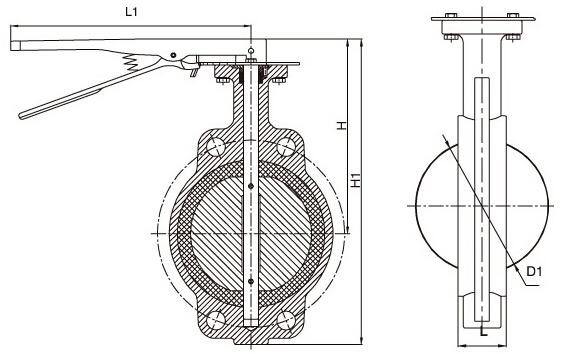

【D71X-10手動蝶閥結構圖】
