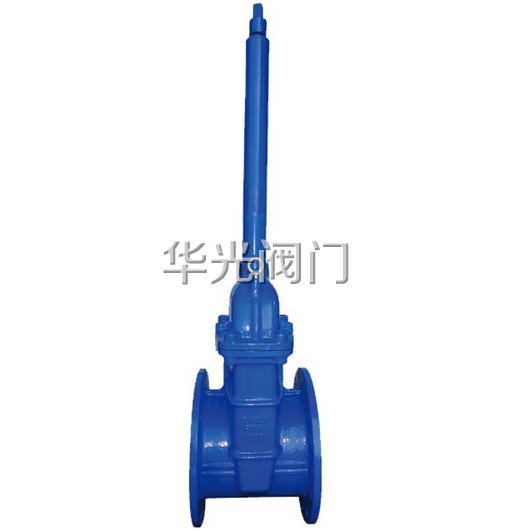

地埋式彈性座封/軟密封閘閥MZ45X-10/16/25Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
MZ45X-10/16/25Q地埋式彈性座封/軟密封閘閥介紹
MZ45X-10/16/25Q地埋式彈性座封/軟密封閘是在普通軟密封閘閥上安裝了一個傳動桿，使用者通過在地面上轉動傳動桿的方式，來開啟或關閉閘閥。閥門可直接埋入地下，不用壘砌閥井，減少了路面開挖的面積；極小的井室可保持路面美觀，降低施工難度，減少工程造價，避免井蓋丟失造成安全事故。
MZ45X-10/16/25Q地埋式彈性座封/軟密封閘閥特點
1、整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用O形密封圈。
2、有優秀的防腐性能，殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。 適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。

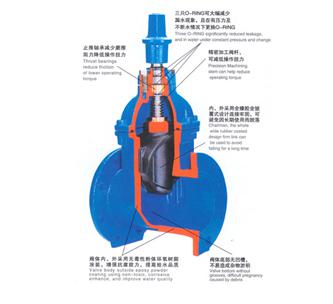

MZ45X-10/16/25Q地埋式彈性座封/軟密封閘閥結構圖
MZ45X-10/16/25Q地埋式彈性座封/軟密封閘閥主要技術參數
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598
MZ45X-10/16/25Q地埋式彈性座封/軟密封閘閥主要零件材料
|
名稱 |
材料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
內六角螺栓 |
碳化處理 |
|
密封圈 |
丁腈橡膠 |
|
閥蓋 |
球墨鑄鐵 |
|
閥桿 |
不銹鋼2Cr13 |
|
“O”形密圈 |
丁腈橡膠 |
|
止推軸承 |
錫青銅 |
|
螺栓 |
不銹鋼2Cr13 |
|
壓蓋 |
球墨鑄鐵 |
|
防塵罩 |
丁腈橡膠 |
|
手輪（傳帽） |
球墨鑄鐵 |
MZ45X-10/16/25Q地埋式彈性座封/軟密封閘閥主要外形連接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
H1 |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
